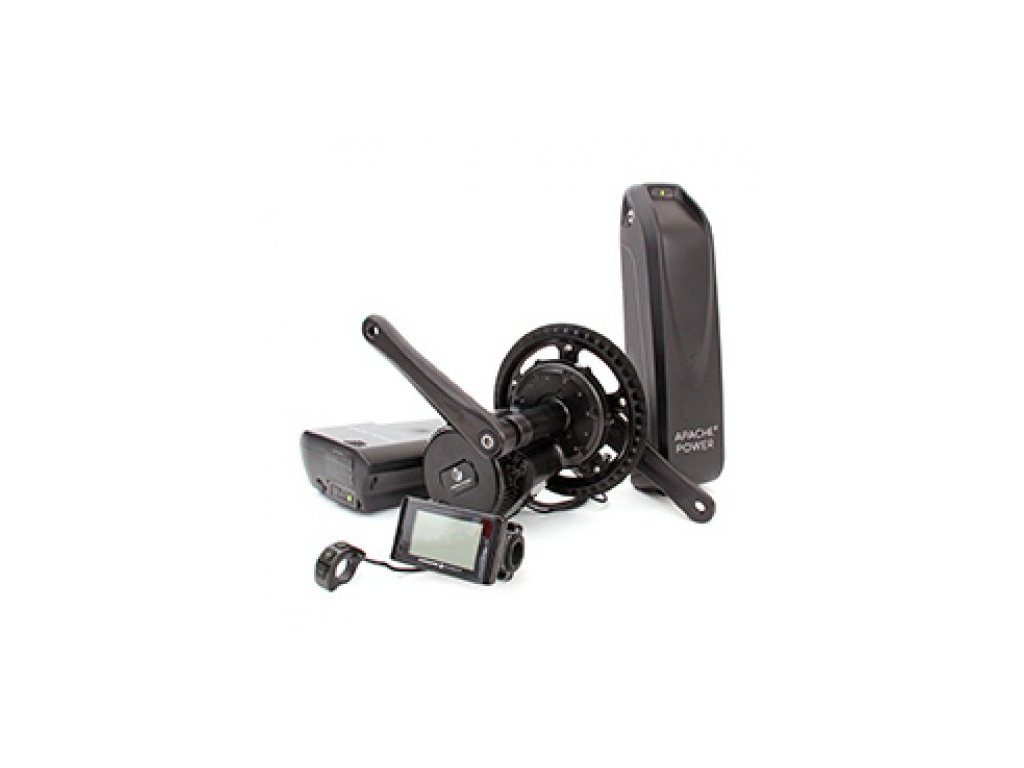

Elektrosada se středovým motorem Apache Power BBS 48 V 500W baterie rámová R7 14,5 Ah

Kód: 1453
Neohodnoceno
Značka: Apache
ZDARMAZDARMA
Elektrosada se středovým motorem Apache Power BBS 48 V 500W baterie rámová R7 14,5 Ah
33 990 Kč 28 090,91 Kč bez DPH
Vyprodáno

Detailní informace

Detailní popis produktu

STŘEDOVÝ MOTOR
BBS 500 W

Je určený pro montáž místo šlapacího středu. V motoru je integrovaná řídící jednotka a snímač šlapání (PAS sensor).

Z motoru jsou vyvedeny kabely s konektory pro připojení snímače rychlosti, baterie, displeje a brzdových pák.









Pro úspěšnou montáž středového motoru na rám jízdního kola je důležité, aby byl v oblasti šlapacího středu dostatek prostoru pro samotný motor a to především směrem k zadní stavbě rámu.

Středový motor vyžaduje volný prostor ve vzdálenosti X=47 mm od osy šlapacího středu na úrovni hrany středové mufny.  Motor je možné instalovat na středovou mufnu o šíři Y=68-73 mm (viz. obrázek)

Zadní stavba u některých rámů je příliš vychýlená do strany a tělo motoru se o ni opře dříve, než o středovou mufnu. V takovém případě je třeba trubku zadní stavby deformovat tak, aby se motor opřel o hranu středové mufny.


K motoru je standardně dodáván převodník o velikosti 44 zubů. V posledním kroku konfigurace můžete změnit velikost převodníku na 46 nebo 48 zubů.









Snímač rychlosti

Nastavitelný snímač rychlosti je určený pro montáž na zadní rámovou stavbu.



Obsah balení:
  • středový motor
  • převodník s krytem (dle vaší volby)
  • pravá a levá klika + šrouby
  • snímač rychlosti + magnet
  • EB-BUS kabel dle zvoleného příslušenství
  • Instalační materiál (pojistní plát, pojistné matice M33, šrouby)
  • RÁMOVÁ BATERIE R7 48 V
    Baterie Apache Power jsou osazeny velmi kvalitními Li-Ion (lithium-iontovými) články LG. Výstupní napětí baterie je 48V a maximální vybíjecí proud 15A (nárazově až 18A).

    Rámová baterie se instaluje na spodní rámovou trubku pomocí držáku, který se připevní do závitů košíku lahve. Držák je dodáván společně s baterií a jeho součástí je integrovaná řídící jednotka umístěna ve vodotěsném boxu. K baterii jsou dodávány 3 ks gumových podložek pro vymezení vůle mezi držákem baterie a rámem.

    Pro montáž rámové baterie je požadován minimální prostor uvnitř rámu jízdního kola.

    Baterie 14,5 Ah, 16 Ah a 17 Ah jsou objemově větší a mají také jiný typ držáku.
    Pro přesné změření prostoru pro umístění rámové baterie doporučujeme použít šablonu v měřítku 1:1
    Šablona baterie 11,6 Ah - 12,8 Ah
    Šablona baterie 14,5 Ah - 17 Ah


    Pro zvětšení klikněte na obrázek.
    Kapacita Dojezd* Hmotnost
    11,6 (557 Wh) 85 – 140 km 2,95 kg
    12,8 Ah (614 Wh) 100 – 170 km 3,00 kg
    14,5 Ah (696 Wh) 110 – 190 km 3,55 kg
    16 Ah (768 Wh) 120 – 210 km 3,6 kg
    17 Ah (768 Wh) 130 - 225 km 3,6 kg


    * Uvedené dojezdové vzdálenosti na jedno nabití jsou pouze orientační, pro nominální výkon motoru 250W a za průměrných podmínek (hmotnost jezdce cca 80 kg, středně kopcovitý terén, mírné klimatické podmínky a střední režim asistence).



Doplňkové parametry

Kategorie: BBS 500 W 48 V
Záruka: 2 roky
